Les fabricants de produits électriques sont confrontés à une pression croissante pour répondre à des exigences plus strictes en matière de sécurité incendie tout en maintenant l’efficacité de la production et la compétitivité des coûts.

Les boîtiers électriques et les composants internes sont exposés à des cycles thermiques continus, à des conditions de surcharge occasionnelles et à des contraintes électriques à long terme. La sélection des matériaux influence directement la conformité, la fiabilité et l’économie de fabrication.

Les plastiques techniques traditionnels nécessitent souvent des compromis entre performances et coût.

Le polypropylène ignifuge (PP V0) est devenu une solution de plus en plus pratique pour de nombreuses applications électriques car il combine les performances de flamme UL94 V0, les caractéristiques de légèreté, la capacité d'isolation électrique et la rentabilité..

Ce guide explique le fonctionnement du PP V0 ignifuge, où il s"intègre et ce que les fabricants doivent évaluer avant de sélectionner un matériau.

Points clés à retenir

• Les performances UL94 doivent toujours être vérifiées à l’épaisseur réelle de la paroi.

• Le PP ignifuge offre un équilibre entre performances électriques et économie de production.

• Les systèmes sans halogène continuent de devenir de plus en plus courants sur les marchés mondiaux.

• Les conditions de moulage par injection affectent directement la qualité finale de la pièce.

• La documentation des matériaux est essentielle lors de la qualification des fournisseurs.

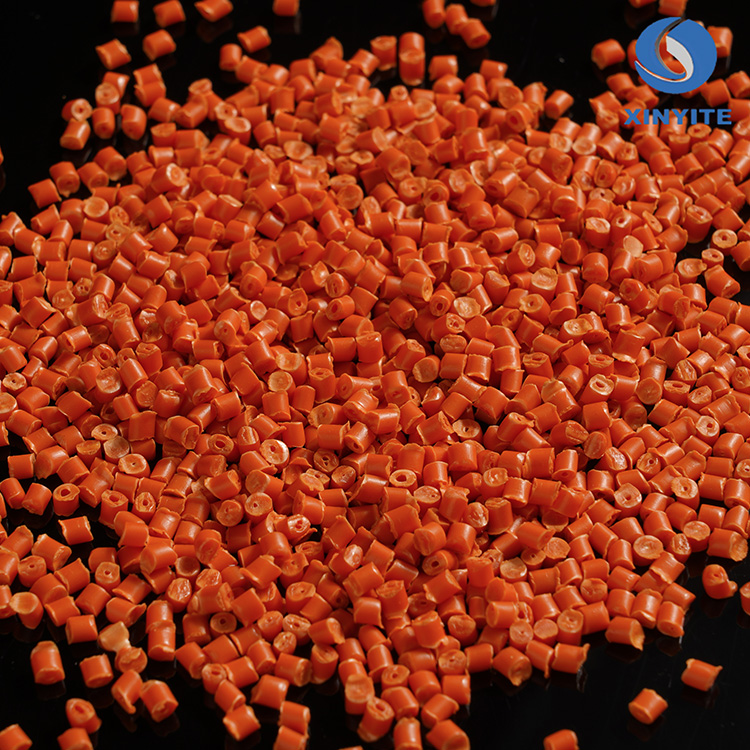

Qu"est-ce que la résine plastique PP V0 ignifuge ?

La résine plastique PP V0 ignifuge est un composé de polypropylène modifié développé pour atteindre la classification de flamme UL94 V0..

Le polypropylène standard n"est pas intrinsèquement ignifuge. Grâce aux technologies de mélange, des systèmes ignifuges sont introduits dans la matrice polymère pour améliorer les performances d"auto-extinction.

Les technologies courantes comprennent :

• Systèmes ignifuges intumescents (IFR)

• Retardateurs de flammes à base de phosphore

• Retardateurs de flamme minéraux

• Technologies de stabilisation synergiques

Lorsqu’ils sont exposés à la chaleur, ces systèmes réduisent la propagation des flammes et contribuent à améliorer le comportement des matériaux au feu.

Analyse de rentabilisation : pourquoi le PP V0 ignifuge est de plus en plus sélectionné pour les applications électriques

Lorsque vous concevez des composants électriques, la sélection des matières premières influence fortement vos marges bénéficiaires finales. Le polypropylène (PP) a toujours été un plastique de base. Cependant, une composition avancée la transforme en une résine technique très performante. Dans certaines applications électriques, le PP ignifuge peut constituer une alternative rentable à certains plastiques techniques traditionnels.

Tout d’abord, considérons le rapport coût/performance. Les plastiques techniques comme le polycarbonate (PC) ou le polybutylène téréphtalate (PBT) offrent une excellente stabilité thermique. Malheureusement, ils entraînent des coûts de matières premières élevés. Les options de niveau inférieur comme l"acrylonitrile butadiène styrène (ABS) se traitent facilement mais manquent souvent de la résistance chimique nécessaire. Le PP offre une combinaison équilibrée de coût, de poids et de transformabilité. Plus important encore, le PP a une densité nettement inférieure à celle du PC ou du PBT. Même fortement chargé en ignifugeants, sa densité reste faible. Une densité plus faible peut contribuer à l’efficacité du matériau dans certaines applications. Vous réduisez efficacement votre coût unitaire de matériaux sans sacrifier le volume.

Deuxièmement, le PP offre une résilience chimique et électrique exceptionnelle. Il résiste intrinsèquement aux produits chimiques agressifs, aux huiles et aux solvants industriels. Cela est extrêmement important pour les boîtiers d’équipements d’usine. De plus, le PP ignifuge offre généralement des performances d"isolation électrique stables et peut atteindre des niveaux CTI appropriés en fonction de la formulation. Vous mesurez cela à l’aide du Comparative Tracking Index (CTI). Des performances CTI appropriées peuvent aider à réduire les risques de suivi de surface dans les applications électriques. Les applications typiques incluent les composants d"appareils, les boîtes de jonction et certains boîtiers électriques.

Enfin, investir dans une résine V-0 vérifiée atténue considérablement les responsabilités en aval. Lorsque vous utilisez des matériaux non conformes à la norme UL 94, vous courez au désastre. La dégradation thermique peut entraîner des incendies sur le terrain. Cela déclenche des réclamations au titre de la garantie, des risques massifs en matière de responsabilité du fait des produits et une augmentation des primes d"assurance. Un matériau certifié V-0 réduit considérablement ces taux de défaillance du cycle de vie. Il éteint rapidement les flammes et évite une propagation catastrophique.

Comparaison des matériaux

Comment sélectionner la bonne qualité PP ignifuge

Avant de sélectionner un matériau, évaluez :

• Classification UL94 requise

• Épaisseur minimale de paroi

• Méthode de traitement

• Exigences mécaniques

• Exigences de couleur

• Conformité environnementale

• Volume de production cible

La sélection des matériaux en fonction des conditions d"application finales permet de réduire les risques de refonte.

Applications typiques du PP V0 ignifuge

Le PP V0 ignifuge est couramment utilisé dans :

• Coffrets électriques

• Boîtes de jonction

• Borniers

• Composants internes de l"appareil

• Boîtiers électriques industriels

• Appareils électriques grand public

• Structures de support électrique

L’adéquation de l’application doit toujours être validée par des tests du produit final.

Naviguer dans le « piège d"épaisseur » UL 94 dans la conception des boîtiers

De nombreux ingénieurs matériels tombent dans un piège dangereux lors de la phase de conception. Ils supposent qu"un matériau classé « V-0 » s"applique à toute pièce qu"ils moulent. En réalité, l’inflammabilité des matériaux dépend fortement de l’épaisseur de la pièce. Il s’agit de la surveillance technique la plus courante dans la fabrication électrique.

Les performances UL94 doivent toujours être vérifiées pour l"épaisseur de paroi cible, car la classification des flammes peut changer à mesure que l"épaisseur diminue. Un indice V-2 permet des gouttes enflammées. Ces gouttes peuvent enflammer le coton situé sous l"échantillon de test, ce qui imite un incendie réel se propageant aux tapis ou aux meubles.

Pour cette raison, vous devez exiger la Carte Jaune UL auprès de votre fournisseur. N"acceptez jamais d"allégations génériques telles que « conforme aux normes V-0 ». La carte jaune UL fait office d"acte de naissance vérifié pour la résine. Il répertorie explicitement l’épaisseur minimale exacte testée. Il confirme également les contraintes spécifiques de formulation et de couleur. Si votre conception comporte des murs de 1,5 mm, votre carte jaune doit afficher une note V-0 à 1,5 mm.

Vous devez également comprendre la différence entre la conformité des composants et la conformité du produit final. L"utilisation d"un matériau UL 94 V-0 n"est qu"une condition préalable. Il évalue le plastique de manière isolée. Le produit final assemblé doit encore subir des tests au niveau du système. Les agences évaluent l"ensemble de l"appareil en fonction de la dynamique thermique d"utilisation finale à l"aide de normes telles que UL 758 ou IEC 60695. Cependant, commencer avec une résine V-0 validée garantit que votre boîtier en plastique ne constituera pas un point de défaillance.

Réalités de la formulation : équilibrer l"ignifugation et la résistance mécanique

Le polypropylène brûle facilement à l’état naturel. Pour obtenir une note V-0, les ingénieurs chimistes doivent modifier considérablement la matrice polymère. Ce processus implique des réalités de formulation complexes et des compromis physiques inévitables.

Actuellement, l’industrie connaît une transition massive vers l’absence d’halogène. Historiquement, les préparateurs utilisaient des retardateurs de flamme bromés. Ils étaient bon marché et très efficaces. Cependant, les réglementations environnementales mondiales les restreignent en raison de leur toxicité et de leur persistance dans l"environnement. Aujourd"hui, les préparateurs utilisent des retardateurs de flamme intumescents (IFR), des composés à base de phosphore et des additifs minéraux comme l"hydroxyde de magnésium (Mg(OH)2). Lorsqu’ils sont exposés à la chaleur, les systèmes intumescents gonflent. Ils forment une épaisse couche protectrice de carbone. Ce charbon isole le plastique sous-jacent et coupe l’oxygène.

Cependant, vous devez être transparent sur les compromis physiques. Les systèmes sans halogène nécessitent des charges additives massives. Vous avez souvent besoin de 20 à 30 parties pour cent de résine (phr) pour atteindre un indice strict V-0. Une charge ignifuge élevée peut influencer la rigidité, les performances aux chocs et le comportement au traitement.

1. Fragilité accrue : une teneur élevée en minéraux réduit l’élasticité du plastique. Cela rend les boutons-pression et les charnières vivantes plus susceptibles de se briser.

2. Résistance aux chocs réduite : le matériau absorbe moins les chocs lors d’un test de chute. Vous devrez peut-être épaissir les nervures structurelles critiques.

3. Finition de surface altérée : une charge additive élevée rend généralement le matériau opaque. Il réduit la brillance de la surface et rend difficile la correspondance des couleurs vives.

Les solutions de composition modernes tentent de combler cet écart. Les experts utilisent des additifs modifiés en surface qui adhèrent mieux au polymère de base. Ils intègrent également des agents anti-gouttes comme le Polytétrafluoroéthylène (PTFE) à très faibles doses (0,5 à 1 pce). Des technologies de formulation supplémentaires peuvent être introduites pour améliorer la résistance aux gouttes et maintenir la stabilité du traitement en fonction de la conception de la qualité. Ces approches contribuent à améliorer le contrôle des gouttes et la stabilité de la formulation en fonction des exigences de l"application. Grâce à ces innovations, les formulateurs optimisent l"indice de retard de flamme (FRI) tout en préservant des limites mécaniques acceptables.

Considérations relatives au moulage par injection pour le polypropylène ignifuge

Le traitement de résines fortement chargées nécessite des ajustements en usine. Vous ne pouvez pas les traiter comme des plastiques standards. Si vous ignorez les protocoles spécifiques de moulage par injection, vous compromettrez l’intégrité structurelle et chimique de vos pièces.

Tout d’abord, vous devez appliquer un contrôle strict du séchage et de l’humidité. Le PP standard n"absorbe pas beaucoup d"humidité. Cependant, les additifs ignifuges, notamment les types minéraux et intumescents, sont hautement hygroscopiques. Si vous ne séchez pas la résine, l"humidité emprisonnée bout pendant l"injection. Cela crée des défauts de surface comme des évasements (traces argentées). Il provoque également une hydrolyse, qui dégrade la résistance mécanique de la pièce finale. Les conditions de traitement, y compris les recommandations de séchage, doivent suivre les directives du fournisseur de matériaux.

Deuxièmement, vous devez gérer soigneusement les fenêtres de traitement thermique. Le polypropylène fond normalement facilement. Mais une chaleur excessive peut déclencher prématurément la chimie ignifuge à l’intérieur du canon. Si la température de fusion monte trop haut, les additifs se décomposeront. Cela provoque un dégazage important, une faible densité des pièces et une dégradation des matériaux. Vous devez maintenir des zones de contrôle de température strictes.

Enfin, anticipez une usure rapide des outillages et des équipements. Les additifs à base de minéraux agissent comme du papier de verre à l"intérieur de votre machine de moulage.

Préparation du matériel

Certains systèmes ignifuges peuvent bénéficier d’un contrôle de l’humidité avant le moulage.

Recommandation typique :

• Température de séchage : 80-100°C

• Temps de séchage : 2 à 4 heures

(Les exigences matérielles varient selon la formulation.)

Meilleures pratiques pour l"outillage et le traitement

• Utilisez de l’acier trempé : les moules standard en aluminium ou en acier doux s’useront rapidement. Vous devez utiliser de l'acier à outils trempé pour les cavités et les noyaux.

• Améliorer la ventilation des moules : le dégazage est courant avec les additifs FR. Une ventilation robuste évite les pièges à gaz, qui provoquent des brûlures de diesel (points noirs) sur vos pièces.

• Surveiller l'usure des vis : La nature abrasive de la résine érodera la vis d'injection et le canon au fil du temps. Planifiez des contrôles d’entretien réguliers.

• Contrôler la vitesse d'injection : une injection trop rapide crée une contrainte de cisaillement élevée. Cela peut séparer les additifs de la matrice polymère.

Liste de contrôle de l"acheteur : Comment contrôler un fournisseur de produits ignifuges PP V0

La sélection du bon fournisseur de PP V0 ignifuge va au-delà de la comparaison des prix. La cohérence des matériaux, la prise en charge de la conformité et l"expérience des applications affectent directement la qualification des produits et la stabilité de la production.

Avant de finaliser un fournisseur, évaluez les domaines suivants.

1. Vérifier la documentation technique

Demandez des documents techniques complets avant l’approbation de l’échantillon.

Les documents clés peuvent inclure :

• Fiche technique (FTS)

• Carte Jaune UL

• Conformité RoHS

• Conformité REACH

• Documentation sur les données de sécurité des matériaux (le cas échéant)

Vérifiez toujours que la classification UL94 correspond à l"épaisseur de paroi prévue et aux conditions d"application.

2. Confirmer la cohérence des matériaux

Une production stable nécessite des performances matérielles constantes.

Demandez aux fournisseurs s’ils maintiennent :

• procédures de contrôle de qualité lot par lot ;

• un approvisionnement contrôlé en matières premières ;

• validation régulière de la production ;

• traçabilité des lots fournis.

La variation des matériaux peut influencer le comportement du moulage et la qualification du produit final.

3. Évaluer la capacité de prise en charge du traitement

Les performances des matériaux dépendent non seulement de la formulation mais également des conditions de traitement.

Un fournisseur qualifié doit être en mesure de fournir des conseils sur :

• paramètres de moulage recommandés ;

• recommandations de séchage ;

• caractéristiques du débit ;

• limites des applications.

Ce support peut contribuer à réduire les cycles d’essais pendant la production.

4. Examiner la conformité et les exigences du marché

Si les produits sont destinés aux marchés internationaux, confirmez si le matériel prend en charge :

• Exigences sans halogène

• Exigences RoHS

• Exigences REACH

• demandes de conformité spécifiques aux clients

La préparation à la conformité dès le début du développement permet de réduire les délais de certification.

5. Évaluer la capacité de personnalisation

Différentes applications électriques peuvent nécessiter différentes priorités de performances.

Discutez si le fournisseur peut prendre en charge :

• performance de débit personnalisée (MFI) ;

• correspondance des couleurs ;

• optimisation de l"équilibre mécanique ;

• sélection des notes axée sur l"application.

Dans la mesure du possible, demandez des échantillons pour validation avant la production en série.

Liste de contrôle de qualification rapide des fournisseurs

✓ Carte jaune UL disponible
✓ TDS disponible
✓ Prise en charge RoHS / REACH
✓ Contrôle de lot stable
✓ Support technique disponible
✓ Validation des échantillons prise en charge

Choisir un fournisseur possédant à la fois une expertise matérielle et un support applicatif peut contribuer à améliorer l’efficacité du développement et à réduire les risques du projet à long terme.

Conclusion

Le PP V0 ignifuge est devenu une option de plus en plus intéressante pour les fabricants de produits électriques recherchant à la fois des performances de sécurité et une efficacité de fabrication.

En comprenant les exigences d’épaisseur, les caractéristiques de formulation et les conditions de traitement, les fabricants peuvent améliorer la fiabilité des produits et réduire les risques de développement.

Choisir la bonne nuance et la valider dans les conditions réelles d’application reste essentiel.
