La transition vers des architectures 800 V et 1 000 V dans les véhicules électriques ne laisse aucune marge d’erreur en matière d’isolation électrique, de gestion thermique et de durabilité physique. Les environnements à haute tension augmentent considérablement le risque d’arc électrique, de suivi et d’emballement thermique. La sélection du mauvais polymère ou de la mauvaise formulation risque de provoquer une défaillance catastrophique, un refus de conformité et des rappels de produits coûteux. Les profils de performances requis pour les connecteurs EV à charge rapide reflètent de plus en plus les exigences de puissance ultra-élevée des systèmes d’alimentation électrique des centres de données IA de nouvelle génération, obligeant les ingénieurs automobiles à concevoir pour une fiabilité à double usage. L'identification des plastiques optimaux pour les connecteurs haute tension des véhicules électriques nécessite d'équilibrer les normes strictes d'ignifugation (UL94 V-0) avec la rigidité diélectrique, la résistance aux intempéries et la fabricabilité évolutive. Ce guide détaille l'évaluation technique des polymères hautes performances.
Base réglementaire : la conformité à la norme UL94 V-0 n'est pas négociable, mais les normes OEM modernes exigent de plus en plus des emballages ignifuges (FR) sans halogène et sans phosphore rouge pour empêcher la dégradation électrique, le dégazage toxique et la formation de sous-produits corrosifs.
Compromis électriques et thermiques : les matériaux doivent maintenir un indice de suivi comparatif élevé (CTI > 600 V, PLC 0) tout en résistant à des températures de fonctionnement élevées et continues (RTI) pendant une charge ultra-rapide de niveau mégawatt.
Hiérarchie des matériaux : le PBT et le PA (Nylon) dominent la production en grand volume en raison de leurs rapports coût/performance, tandis que l'éther de polyphénylène modifié (mPPE) comble des lacunes critiques en matière de stabilité à l'humidité, et le PEEK, le PEI et le PPS sont réservés aux composants usinés à des températures extrêmes ou à faible volume.
Esthétique de sécurité et chimie additive : L'obtention et le maintien de la couleur orange de sécurité obligatoire (RAL 2003) sur un cycle de vie de 15 ans nécessitent des colorants polymères spécialisés qui ne compromettent pas la rigidité diélectrique ou la stabilité thermique.
Table des matières
La définition de la résistance de base aux claquages électriques sous une contrainte continue à haute tension dicte la sécurité des systèmes de 800 V à 1 000 V+. Les polymères doivent présenter une rigidité diélectrique exceptionnelle pour empêcher les électrons de traverser la paroi du boîtier. Lorsque vous concevez un connecteur pour un chargeur rapide de 350 kW, la barrière d"isolation doit gérer les pics de tension transitoires sans se dégrader. La gestion des pertes d"énergie et de la génération de chaleur dans le boîtier du connecteur lors de pics de charge CA haute fréquence ou CC transitoires nécessite des matériaux avec une constante diélectrique et un facteur de dissipation faibles. Des facteurs de dissipation élevés conduisent à un échauffement localisé. Cela accélère la dégradation du polymère et augmente le risque d’emballement thermique. Nous mesurons cela à l"aide des normes ASTM D149, garantissant que le matériau peut résister à au moins 15 à 20 kV/mm en fonction de l"épaisseur de la paroi.
Empêcher le suivi du carbone est une exigence primordiale en matière de sécurité. Vous avez besoin de valeurs nominales PLC 0 (CTI ≥ 600 V) pour empêcher la formation de chemins de carbone conducteurs et de courts-circuits dans des environnements contaminés à haute tension. La contamination des surfaces par la poussière, l"humidité et les sels de voirie crée des ponts conducteurs. Lorsqu"une tension est appliquée sur ces ponts, un arc localisé carbonise la surface en plastique. La rétention du CTI sous charge est tout aussi importante. Les contraintes mécaniques, les cycles thermiques et l"humidité dégradent la résistance de surface d"un polymère au fil du temps. Les ingénieurs doivent évaluer la manière dont les matériaux conservent leur résistance au suivi après des milliers d’heures d’exposition sur le terrain. Un matériau peut être testé à 600 V hors du moule, mais chuter à 400 V après 1 000 heures de tests environnementaux à 85 °C/85 % HR.
Catégorie de niveau de performance (PLC) | Gamme CTI (Volts) | Compatibilité avec les connecteurs EV 800 V+ |
|---|---|---|
Automate 0 | ≥ 600V | Obligatoire pour les zones haute tension non étanches |
Automate 1 | 400V - 599V | Acceptable pour les modules internes scellés et protégés |
Automate 2 | 250V - 399V | Inacceptable pour les applications haute tension |
Automate 3 | 175V - 249V | Connecteurs de signal basse tension uniquement |
Il est obligatoire d"évaluer la façon dont les polymères se dégradent au cours d"un cycle de vie d"un véhicule de 10 à 15 ans sous des charges thermiques continues. La charge CC ultra-rapide et la chaleur sous le capot soumettent les connecteurs à des contraintes thermiques extrêmes. L"indice thermique relatif (RTI) indique la température maximale qu"un polymère peut supporter en continu tout en conservant 50 % de ses propriétés spécifiques. Pour les architectures EV modernes, un RTI électrique d’au moins 130°C à 150°C est standard. La température de déflexion thermique (HDT) garantit l’intégrité structurelle lors des pics thermiques à court terme. Les connecteurs ne doivent pas se déformer lorsqu’ils sont soumis à des surtensions soudaines de température lors de charges de charge maximales. Si le HDT est trop faible, les broches des bornes se déplaceront sous la charge, provoquant un mauvais contact, une résistance accrue et éventuellement la fonte du boîtier du connecteur.
L"exigence de tolérances strictes garantit une étanchéité robuste contre l"humidité, le brouillard salin et la pénétration de débris routiers pendant toute la durée de vie du connecteur. Les indices IP67 et IP69K exigent des matériaux qui ne se déforment pas et ne gonflent pas. Prévenir la dégradation des infrastructures de recharge extérieures exposées aux rayons UV, à la pluie et aux variations saisonnières extrêmes de température nécessite une hydrolyse et une résistance élevées aux UV. Les polymères sujets à l"hydrolyse deviendront cassants et se fissureront, compromettant la barrière d"isolation haute tension. Nous testons cela en utilisant une exposition à l"arc au xénon ISO 4892-2. Si le plastique perd plus de 20 % de sa résistance aux chocs après 1 000 heures d’exposition aux UV, il échoue à la validation des entrées de chargement externes.
La conception de boîtiers avec des géométries internes complexes et à paroi mince est nécessaire pour accueillir des circuits de dérivation, des broches et des micro-interrupteurs à boucle de verrouillage haute tension (HVIL) basse tension. Ces composants protègent les opérateurs en coupant l"alimentation électrique lors des déconnexions. Le polymère choisi doit s"écouler facilement dans les cavités complexes du moule sans perdre sa résistance mécanique ou son caractère ignifuge au niveau des lignes de soudure. Les épaisseurs de paroi de ces canaux HVIL descendent souvent en dessous de 0,8 mm. Le plastique doit maintenir un indice UL94 V-0 à cette épaisseur spécifique, ce qui nécessite une dispersion ignifuge hautement optimisée pendant le processus de mélange.
La méthodologie de test repose sur des tests de combustion horizontale et verticale, des temps d"auto-extinction des flammes et l"interdiction stricte des gouttes enflammées. UL94 V-0 est la référence stricte pour les applications haute tension. Il existe une corrélation directe entre les risques d’arc à haute tension et la nécessité d’un comportement d’auto-extinction immédiat dans les architectures de sécurité des véhicules électriques. Les matériaux doivent cesser de brûler dans les 10 secondes suivant le retrait de la source d"inflammation, empêchant ainsi la propagation du feu aux modules de batterie ou aux structures de cabine adjacents. De plus, le test exige qu"aucune goutte enflammée n"enflamme l"indicateur de coton situé sous l"échantillon. Cela évite les incendies secondaires dans le bac de batterie inférieur.
Les équipementiers mondiaux éliminent progressivement les retardateurs de flamme bromés et chlorés. Ces additifs existants provoquent des dégazages corrosifs lors d’événements thermiques, une toxicité lors de la combustion et de graves problèmes de recyclage. Les alternatives sans halogène affectent la densité du polymère, la ductilité mécanique et les fenêtres de traitement. Bien que plus sûrs pour l"environnement et les contacts électriques, les emballages FR sans halogène nécessitent souvent des niveaux de charge plus élevés. Cela peut réduire la résistance aux chocs du matériau et rendre le moulage par injection plus difficile. Vous constaterez souvent une baisse de 10 à 15 % de l’allongement à la rupture lors du passage d’un emballage FR bromé à un système d’hydrate de métal sans halogène.
La dégradation due à une humidité élevée rend le phosphore rouge dangereux. Cela conduit à la génération d’acide phosphorique, qui provoque des échecs de suivi, une corrosion des contacts métalliques et des courts-circuits inattendus. Les packages FR avancés d"azote-phosphore et d"hydrates métalliques remplacent les systèmes existants. L"augmentation des phosphinates organiques, des dérivés de mélamine et de l"hydroxyde de magnésium fournit des retardateurs de flamme stables et non corrosifs. Ces additifs modernes maintiennent des valeurs CTI élevées sans compromettre la fiabilité à long terme des broches des bornes en cuivre et argentées. Nous avons assisté à des rappels de batteries entières causés par un dégazage de phosphore rouge corrodant le placage d"argent des jeux de barres haute tension.
Le PBT offre une excellente stabilité dimensionnelle, une rigidité diélectrique élevée, une faible absorption d’humidité et une résistance chimique supérieure aux fluides automobiles. Il s"agit du matériau de prédilection pour les connecteurs de pistolet de charge ultra-rapide moulés par injection en grand volume, les embases de modules de batterie et les supports de barres omnibus haute tension. Cependant, le PBT a une température de fonctionnement continu inférieure à celle des polymères spéciaux avancés. Il nécessite une formulation précise, telle que des agents de couplage spécialisés en fibre de verre, pour maintenir un CTI élevé lorsqu"il est chargé en verre. Les fibres de verre standard peuvent créer des chemins capillaires pour l"humidité, faisant passer le CTI de 600 V à 400 V. L"utilisation d"un encollage spécialisé sur les fibres de verre empêche cet effet de mèche, garantissant ainsi la sécurité du boîtier PBT pour les applications 800 V.
Les polyamides offrent une résistance mécanique supérieure, une résistance élevée aux chocs, une excellente résistance des lignes de soudure et des capacités CTI intrinsèquement élevées. Ils sont idéaux pour les boîtiers de connecteurs structurels, les serrures à levier et les composants nécessitant une durabilité physique élevée ou des assemblages par encliquetage. La principale limitation est l’absorption inhérente d’humidité (hygroscopique), qui altère la stabilité dimensionnelle et les propriétés diélectriques. Les ingénieurs doivent sélectionner des polyamides avancés à longue chaîne ou semi-aromatiques tels que les copolymères PA9T, PA4T ou PA66/6I pour atténuer la consommation d'eau. Un connecteur PA66 standard peut absorber jusqu'à 8 % d'humidité en poids dans un environnement humide, provoquant un gonflement du boîtier de 2 %. Ce gonflement détruit l’intégrité du joint IP67. Le passage à un PA9T réduit l'absorption d'humidité à moins de 1 %, préservant ainsi l'étanchéité.
Le mPPE offre une absorption d"humidité extrêmement faible, une stabilité dimensionnelle exceptionnelle, une résistance élevée à l"hydrolyse et une faible densité. Cela offre des avantages significatifs en matière d’allègement. Il excelle dans les connecteurs nécessitant une grande précision dimensionnelle dans les environnements humides, les entretoises de cellules de batterie et les boîtes de jonction haute tension. Le mPPE a une résistance de ligne de soudure inférieure à celle des polyamides. Cela nécessite une conception précise des outils pour éviter les points faibles structurels dans les géométries complexes des connecteurs. Vous devez placer les portes d"injection à l"écart des zones à forte contrainte, comme les loquets à encliquetage. La faible densité du mPPE (environ 1,06 g/cm³) permet une économie de poids allant jusqu"à 20 % par rapport au PBT fortement chargé de verre, ce qui est très bénéfique pour l"ensemble de la gamme de véhicules.

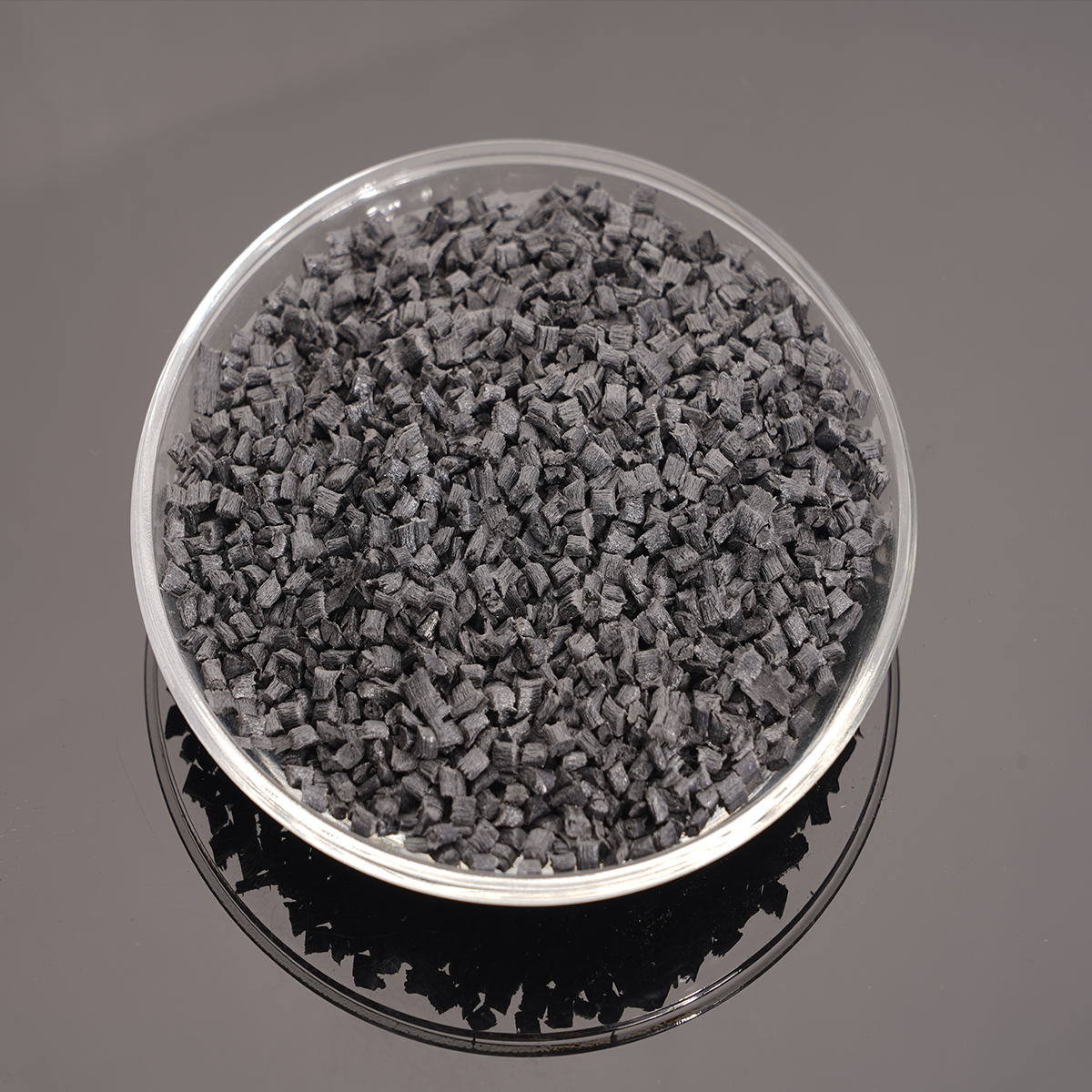

Le PPS présente une résistance chimique exceptionnelle, un caractère ignifuge inhérent (UL94 V-0 sans additifs) et une température d"utilisation continue élevée jusqu"à 200°C+. Il est préférable de l"utiliser pour les connecteurs directement exposés à des liquides de refroidissement agressifs, aux systèmes de contact avec les cellules de batterie et à la chaleur extrême localisée du compartiment moteur. Le PPS souffre d’une fragilité inhérente et d’une faible résistance aux chocs. Une charge élevée en fibre de verre est requise, ce qui peut compliquer la conception complexe de connecteurs à encliquetage et augmenter l"usure des outils. Lors de la conception avec PPS, les ingénieurs doivent utiliser des conceptions de charnières plus épaisses et éviter les coins internes pointus pour éviter les fissures sous contrainte lors de l"assemblage.
Ces matériaux offrent des propriétés thermiques, mécaniques et électriques de premier ordre. Ils sont intrinsèquement ignifuges et offrent une rétention mécanique supérieure à des températures élevées. Ils conviennent au prototypage à faible volume, aux applications EV hautement spécialisées de qualité aérospatiale ou aux composants nécessitant un usinage CNC à partir de tiges. Les coûts prohibitifs des matières premières limitent leur utilisation dans les plates-formes standard de véhicules électriques grand public grand public. Les températures de traitement élevées nécessitent également un équipement spécialisé de moulage par injection à haute température. Le PEEK nécessite des températures de moule supérieures à 180°C et des températures de fusion autour de 380°C, ce qui nécessite des outils chauffés à l"huile et des systèmes spécialisés de canaux chauds.
Type de polymère | Absorption d"humidité (24h) | Température d"utilisation continue (RTI) | Application principale de VE |
|---|---|---|---|
FR-PBT | < 0,1% | 130°C - 140°C | Boîtiers HT standards, supports de jeu de barres |
PA66 (standard) | 1,5% - 2,5% | 130°C - 150°C | Verrous structurels, environnements secs |
EPIm | < 0,06% | 110°C - 120°C | Boîtes de jonction légères, zones humides |
PPS | < 0,02% | 200°C - 220°C | Connecteurs exposés au liquide de refroidissement, chaleur extrême |
Les composants à haute tension doivent rester facilement identifiables comme présentant un risque pour la sécurité tout au long de la durée de vie du véhicule. Les pigments orange standard se dégradent en brun ou en jaune sous un traitement à haute température ou un vieillissement thermique continu. L"utilisation d"ensembles de colorants spécialisés stabilisés à la chaleur préserve la teinte obligatoire RAL 2003. Ces colorants polymères et organiques ne doivent pas dégrader le CTI, la rigidité diélectrique ou l"allongement mécanique au fil du temps. Nous testons la stabilité des couleurs à l’aide de l’espace colorimétrique CIELAB. Un décalage Delta E supérieur à 3,0 après 1 000 heures à 130°C est considéré comme un échec. Le pigment doit survivre au processus initial de moulage par injection à 300°C sans brûler, puis survivre 15 ans dans un compartiment moteur chaud.
Équilibrer la rigidité structurelle et la sécurité électrique nécessite une gestion minutieuse des interactions entre la fibre de verre et les billes. La « mèche de fibre de verre » se produit lorsque les fibres agissent comme des chemins capillaires pour l"humidité, réduisant considérablement la résistance d"isolation et le CTI. Il est essentiel de gérer le fragile équilibre entre la résistance aux chocs et le caractère ignifuge. Une charge FR plus élevée réduit généralement l"allongement à la rupture, ce qui peut compromettre l"assemblage du véhicule et les exigences de sécurité en cas de collision. Pour contrer cela, les formulateurs ajoutent des modificateurs d’impact élastomères. Cependant, ces modificateurs sont hautement inflammables. Trouver le rapport exact entre le modificateur d"impact, le retardateur de flamme et la fibre de verre est le principal défi de la formulation des plastiques pour connecteurs de véhicules électriques.
Les retardateurs de flamme sans halogène, les fibres de verre et les charges minérales sont très abrasifs pour les moules à injection. La spécification d"outils en acier trempé, tels que les aciers trempés à haute teneur en chrome (comme Stavax ou H13), est nécessaire pour maintenir la durée de vie du moule. Les revêtements PVD spécialisés et les conceptions de grille optimisées aident à minimiser le cisaillement et l"usure localisée. Une ventilation adéquate empêche l"accumulation de gaz piégés qui peuvent provoquer la corrosion des outils et des défauts de pièces. Pour les FR-PBT fortement chargés, les profondeurs d"aération doivent être strictement comprises entre 0,010 mm et 0,015 mm. Si l"évent est trop profond, le matériau à faible viscosité clignotera. S"il est trop peu profond, les additifs FR brûleront, laissant des dépôts corrosifs sur la surface de l"outil.
Les plastiques FR hautement chargés souffrent d’une fluidité réduite. Cela risque de provoquer des tirs courts, des défauts de surface ou une mauvaise résistance de la ligne de soudure dans les géométries de connecteurs à paroi mince. La mise en œuvre de fenêtres de traitement plus larges, d"ouvertures de vannes séquentielles et d"une ventilation sous vide poussé évite les brûlures de gaz et garantit un emballage complet des pièces. L"analyse du flux de moule est essentielle pendant la phase de conception pour optimiser l"emplacement des portes et l"épaisseur des parois. Vous devez positionner les portes de manière à ce que le matériau s"écoule parallèlement à la dimension la plus longue du connecteur, en alignant les fibres de verre pour une résistance maximale et en minimisant les concentrations de contraintes au niveau des emplacements des broches HVIL.
S"appuyer sur une source unique et hautement exclusive de composés FR sans halogène crée des risques importants pour la chaîne d"approvisionnement. La standardisation autour de supports polymères disponibles dans le monde entier, tels que le PBT, le PA et le mPPE, garantit la résilience. Qualifier les formulations FR secondaires dès le début du processus de validation. Les stratégies de double approvisionnement protègent les lignes de production des perturbations inattendues du marché et des pénuries de matières premières. Lors de la validation d"un matériau secondaire, vous devez exécuter la suite complète de tests mécaniques et électriques USCAR-2 ou LV214 pour garantir que les taux de retrait correspondent au matériau primaire. Si les taux de retrait diffèrent de plus de 0,2 %, le matériau secondaire ne rentrera pas dans le moule d"injection existant.
Il n’existe pas de plastique universel pour les connecteurs haute tension des véhicules électriques. La sélection des matériaux nécessite un compromis multidimensionnel dicté par la tension de fonctionnement, les charges thermiques maximales, les exigences d"assemblage mécanique et le volume de production. Suivez ces étapes concrètes pour optimiser la conception de vos connecteurs :
Par défaut, FR-PBT pour les boîtiers haute tension standard où la stabilité dimensionnelle et la faible absorption d"humidité sont essentielles.
Passez aux polyamides spéciaux lorsque la durabilité structurelle et les boutons-pression robustes sont primordiaux.
Sélectionnez le mPPE pour l’allègement et les environnements exigeant une résistance extrême à l’hydrolyse.
Utilisez le PPS pour les applications exposées à des liquides de refroidissement agressifs et à des températures extrêmes sous le capot.
Validez tous les emballages de colorants pour garantir que la conformité à la norme orange de sécurité RAL 2003 ne compromet pas le CTI ou la rigidité diélectrique.
La sélection du bon plastique pour les connecteurs haute tension des véhicules électriques nécessite un équilibre entre l"isolation électrique, l"ignifugation, les performances thermiques, la résistance mécanique et l"efficacité de la fabrication. Le choix des matériaux en fonction des exigences spécifiques de l"application contribue à améliorer la fiabilité des connecteurs, à garantir la conformité réglementaire et à soutenir les performances à long terme des systèmes d"alimentation des véhicules électriques.
Xinyite est un fabricant de confiance spécialisé dans les plastiques techniques modifiés haute performance pour les applications électriques, automobiles et industrielles exigeantes. S'appuyant sur une vaste expertise en matière de composés ignifuges, de polymères renforcés et de solutions matérielles personnalisées, Xinyite aide les fabricants mondiaux à développer des composants pour véhicules électriques plus sûrs, plus fiables et plus performants tout en répondant aux normes internationales strictes de sécurité et de qualité.
R : UL94 V-0 garantit que le plastique s"éteint automatiquement dans les 10 secondes suivant le retrait d"une source d"inflammation. Dans les systèmes EV à haute tension, les arcs électriques peuvent générer une chaleur intense. La conformité V-0 empêche le boîtier du connecteur d"entretenir une flamme, atténuant ainsi le risque d"emballement thermique et d"incendie de véhicule.
R : CTI mesure la résistance d"un polymère au suivi électrique sur sa surface lorsqu"il est exposé à une tension et à une contamination. Un CTI élevé (PLC 0, ≥ 600 V) empêche la formation de chemins de carbone conducteurs. Cela évite les courts-circuits et les pannes catastrophiques dans les environnements sales ou humides.
R : Les retardateurs de flamme halogénés libèrent des gaz toxiques et hautement corrosifs lorsqu"ils sont exposés à une chaleur élevée ou à un incendie. Ces gaz dégradent les contacts électriques, présentent des risques pour la santé des occupants et compliquent le recyclage en fin de vie. Les alternatives sans halogène offrent des performances plus sûres et non corrosives.
R : Les polyamides standards absorbent l’humidité de l’environnement, qui agit comme un plastifiant. Cette absorption réduit la rigidité mécanique du matériau, modifie les tolérances dimensionnelles et diminue sa rigidité diélectrique. Des polyamides semi-aromatiques spéciaux sont utilisés pour résister à cette absorption d"humidité.
R : Non. Les pigments orange standard se dégradent souvent et deviennent bruns ou jaunes sous une contrainte thermique continue ou lors d"un moulage par injection à haute température. Les connecteurs EV nécessitent des colorants spécialisés et stabilisés à la chaleur pour conserver la couleur d"avertissement orange de sécurité obligatoire RAL 2003 sur une durée de vie de 15 ans.
R : L"effet de mèche de la fibre de verre se produit lorsque l"humidité se déplace le long de l"interface microscopique entre la fibre de verre et la matrice polymère. Cela crée un chemin conducteur qui réduit la résistance d"isolation du matériau. L’utilisation d’un encollage chimique spécialisé sur les fibres de verre empêche cette pénétration d’humidité.
